第43、44课时

课题	第五章立体对象的创建第一节透视网格工具
教学目的与要求	知道透视的基本概念学会透视网格工具的应用掌握用透视网格创建立体对象的方法
教学重点	透视网格工具的应用				教学难点	透视关系的理解
授课班级						使用教具		计算机、投影仪
授课时间
教学过程

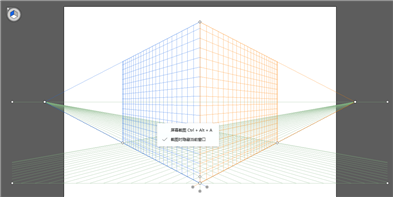

【课程导入】前期我们学习的都是平面设计由点线面构成各种形状，AI的3D功能也比较强大，可以创作出丰富的图案，从今天开始我们学习用AI软件制作3D图案。【新课讲解】第一节透视网格工具一、认识透视网格透视网格快捷键 Shift+P 透视选区工具 Shift+V $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\~%QYF{CJEJPWANQ@BI)U%L8.png$ 菜单“视图”/“透视网格”/“一点透视”或是“三点透视” $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\E(F]6LB7TU[JCW6{$F~]}(4.png$ $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\M}71DB36JY~LZ8C[)[GVT8W.png$ 欣赏图片，辨析透视方式案例一：立体房子 $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\81VKFU6H~FZ`JSCPC1L]1PF.png$ $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\1@(94%]R1S4B}_7`E3GR[PL.png$ 立体房子操作步骤：绘制一个房子侧面，复制一个备份 Shift+P打开透视网格 Shift+V选择右侧面，拖动房子侧面到立体面 Alt拖动房子侧面到另一个位置 $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\KF~N62L`$D5(G16_YWB3[4Q.png$ $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\ZOKMST`[U57M$B[((9(@X31.png$ $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\)%T@X{K_ZG9VVH}_B)[0FPW.png$ 把红色网格移动到屋的第一个侧面偏右边一点的位置，（为什么要偏右边一点呢？因为将要画的屋顶不是和屋的侧面不是一个平面！）然后拖入红色网格内矩形工具绘制蓝色 $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\4LFZXFVV02E04QO74P`_Z01.png$ $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\XL1MOTF0I4)KMO)8LP1W$KW.png$ 退出透视网格，绘制一个田字格（窗户），启动透视网格状态，拖动到右侧面上 $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\G_E_H2]B4S6~H55K)J(A{DS.png$ $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\KQK9Q3SEC8GCYA}YSNUB{YL.png$ $说明: C:\Users\Administrator\AppData\Roaming\Tencent\Users\372768444\QQ\WinTemp\RichOle\7U8$X)VZR1I8KGQZLICN9CT.png$ 绘制一个门的形状，移动蓝色网格位置，Shift+V拖动到合适位置绘制完门头后，在蓝色侧面绘制一个与门等宽的黄色矩形，缩小后做门绘制大门侧面及其他部位再绘制地基即可【学生操作】【课程小结】本课通过立体房子案例，让学生学会使用透视网格工具，利用透视网格通过面构成立体造型。
